PDLX03D2-200 長波長光電探測器模塊(900nm~2600nm)
產品概述：PDLX10D2系列是一款長波長，帶放大的自由空間光耦合得光電探測器模塊，波長范圍：900-2600nm，帶寬：25Mhz，最大輸出3V，設計用于長波長得空間光信號探測，激光監測等應用
產品型號：PDLX
規格書： 點擊下載
技術支持：黃工 13427781756 (微信同號，可掃碼）
Email: huangqianyuan@glgyzn.com
由于產品的規格型號參數太多，所以頁面上沒有您要找的參數，并不代表我們沒有相應的產品；添加微信，直接問吧這樣更高效！
產品介紹
應用
- 光學實驗
- 脈沖光波形檢測
特性
- 30mm光學籠式系統安裝孔
- 波長范圍900-2600nm
- 選配鋰電池供電，噪聲更低
- 選配FC法蘭，可使用光纖耦合
規格參數
| 型號 | PDLX03D2-200M |
|---|---|
| 材料 | InGaAs |
| 波長范圍 | 900-2600nm |
| 光敏區域直徑 | 0.3mm |
| 響應度 | 1.3A/W @2300nm |
| 帶寬a | DC-200MHz |
| 上升時間a | 1.8ns |
| 損傷閾值 | 5mW |
| 輸出阻抗 | 50Ω |
| 輸出耦合方式 | DC |
| 輸出接頭 | SMA female |
| 工作電壓 | 9-12VDC |
| 工作溫度 | -20~65℃ |
| 存儲溫度 | -40~85℃ |
備注：
a 對于50Ω負載
原理框圖
操作步驟
- 調整示波器的電壓格度到10mV/div，設置示波器的輸入阻抗為50Ω；
- 用同軸電纜將探測器的輸出和示波器的輸入連接；
- 確保探測器接收的功率在飽和功率以內，然后打開待測光源并對準光敏區域；
- 觀察示波器的波形。
注：我們使用負載電阻R將光電流I轉換成電壓V，以便在示波器上查看：V = I x R
負載電阻會影響響應速度，為了獲得最大帶寬，我們建議使用50歐姆同軸電纜，并在電纜另一端使用50歐姆終端電阻，以進行阻抗匹配。如果帶寬不重要，可以通過增益負載電阻來增加特定光照下的電壓量。同軸電纜的長度會對響應產生深遠影響，因此建議盡可能縮短電纜。

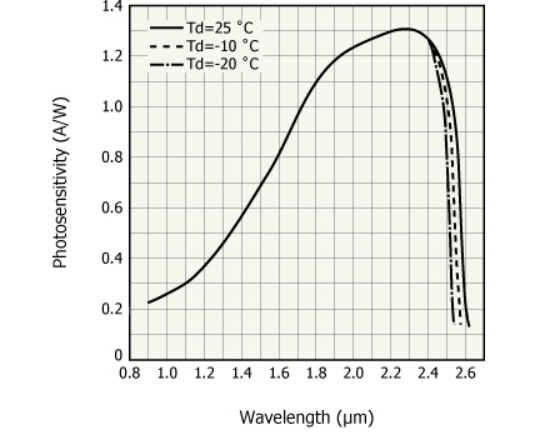

響應曲線
外形尺寸：
發貨清單
| 序號 | 物資名稱 | 數量 | 單位 | 備注 |
|---|---|---|---|---|
| 1 | 光電探測器 | 1 | 個 | |
| 2 | 電源適配器 | 1 | 個 | 12V |
| 3 | SMA轉BNC射頻線 | 1 | 根 |
光電探測器常見問題
快捷選型表
| 選型描述 | 備注 | 鏈接 |
|---|---|---|
| 800-1700nm光纖輸入的光電探測器 | 光纖輸入 | 查看 |
| 800-1700nm的空間光輸入光電探測器 | 空間光輸入 | 查看 |
| 400-1100nm光纖輸入硅光電探測器 | 光纖輸入 | 查看 |
| 400-1100nm空間光輸入硅光電探測器 | 空間光輸入 | 查看 |
| 1G帶寬以上的光電探測器 | 1G帶寬以上 | 查看 |
